CXJ160型成形機，它具有結構簡單，操作方便，調整便捷，使用可靠，生產效率高等特點。是目前國內藥性焊絲成形加工設備中，比較新穎的一種機型，采用了懸臂式軋制機架，既便于更換軋輥，又便于操作和調整，主動軋輥采用分體傳動方式，全部使用變頻調速系統，程序控制由PLC完成。全機組用觸摸屏進行參數設置并監控生產運行。

⑴、設備清單：

工字輪放帶機(Φ800mm);

鋼帶清洗機;

烘干裝置;

填藥系統;

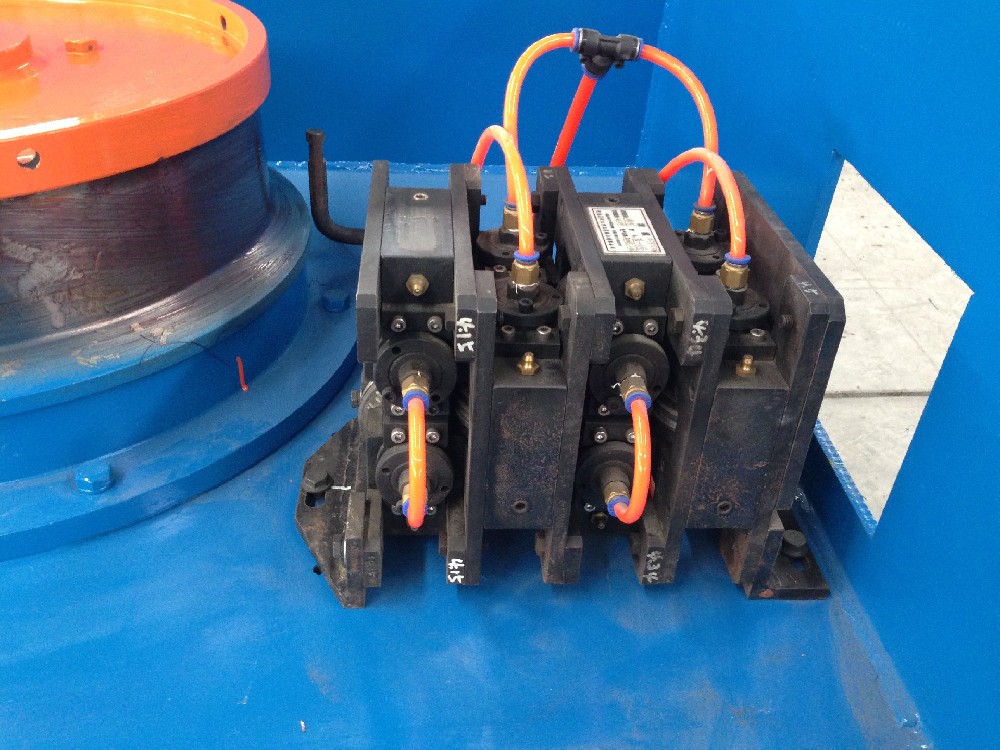

焊絲成型系統;

直進式拉絲機LZ6～8/450～600

工字輪收線機(Φ800mm);

電氣控制系統及電控柜。

⑵、設備技術參數及性能指標：

鋼帶尺寸：寬B=12～16.5mm±0.05mm、 厚δ=0.3～1.0mm±0.03mm

成型尺寸：Φ5.2～Φ2.4mm

填充率：藥芯填充率相對誤差≤±5％，當填充率為15％時，絕對誤差為≤±1％（一般值±0.5％）。

軋輥尺寸：160mm

軋輥數量：主軋輥一般前3后5（~9）

每輥電機功率：2.2～5kW

進線速度：任意可調, 正常連續生產進帶速度V=90米/分,極限速度V=120米/分。
